3吨DLER双链条环链电动葫芦运行式

MODEL型号

DLER 03-02

DLER 1/DLER2

DLER3

DLER4

Maximum load 最大载荷(≤6m/h)

3.5t

Rated load(Ton) 额定载荷(≤6m/h)

3t

Lifting speed(m/min)起升速度

单速3.4

双速1.1/3.4

变频0.8~3.4

Lifting motor Power(kw)起升电机功率

单速3

双速1.1/3

变频3

Lifting motor speed(r/min)起升电机转速

单速1440

双速430/1440

变频200~1440

Running speed(m/min)运行速度

单速11

双速3.6/11

变频1.5~12

Running motor speed(r/min)运行电机转速

单速1440

双速430/1440

变频200~1440

Running motor Power(kw)运行电机功率

单速0.5

双速0.2/0.5

变频0.5

Motor insulation class 电机绝缘等级

F

Frequency(Hz)频率

50

Power Supply 工作电压

Ac 380V  L1  L2  L3 〧

Control Volatage 控制电压

AC36V

NO.of Load Chain链条回数

2

Spec.of Load Chain 链条规格

10x30

Working level 工作级别

M5

I-Beam（mm）工字钢底面

100-178

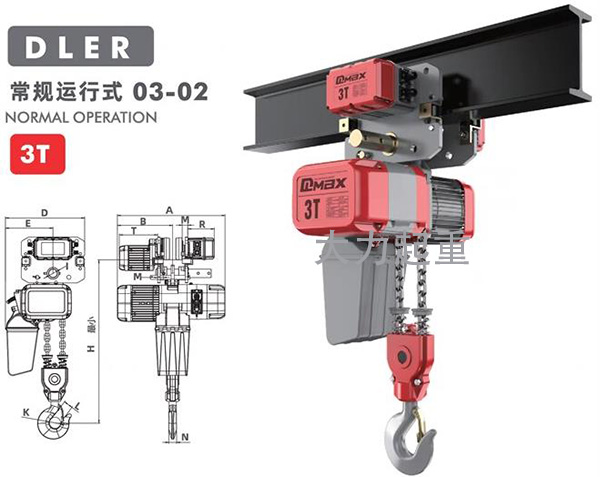

长度（mm）

H

820

A

681

B

350

D

480

E

306

I

43

M

30

N

34

K

59

L

48

T

242

R

167
