一种轻型环链电动葫芦的结构设计

   浏览:6237    时间:2016-08-29

环链电动葫芦是一种比钢丝绳电动葫芦体积更小、重量更轻的起重设备，在工厂、矿山、仓储等生产现场应用广泛。环链电动葫芦比钢丝绳电动葫芦结构简单、安装操作方便、可靠性高、适用范围广。在常见的手拉葫芦、环链电动葫芦、钢丝绳电动葫芦的基础之上，河南一厂家又设计出了一种更为轻便、实用的10t环链电动葫芦。

这款环链电动葫芦是在10吨HSZ型手拉葫芦的基础上改进而成的。主要有以下特点：

1、采用盘式制动电动机替代10吨HSZ手拉葫芦的手拉链部分及制动部分，制动灵敏、准确、可靠。

2、利用行星齿轮减速器进行减速增矩，行星齿轮减速器传动比大，体积小、质量轻、安全可靠。

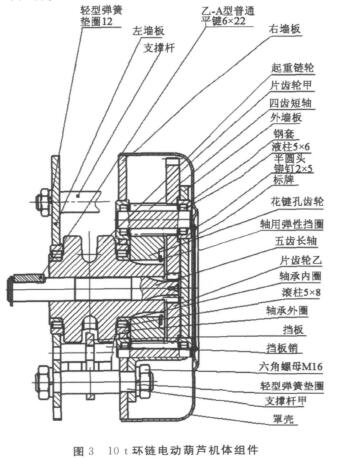

3、利用转矩限制器防止过载，保护盘式电动机和传动系列不受损坏，也保证了起重的安全可靠。下图为此款环链电动葫芦的装配图。

这款10t的环链电动葫芦的设计采用高强度起重链条、T级强度吊钩、四方起重链轮，采用2组片齿轮与五齿短轴组成的齿轮组同时与中心齿轮啮合工作，增加了传动的可靠性、降低了齿轮载荷、缩小了机体尺寸，使产品具有体积小、质量轻、结构紧凑等优点，采用盘式制动电动机替代传动手拉葫芦的手拉链部分及制动部分，并且利用转矩限制器防止过载，以保持制动装置性能良好。外墙板与罩壳制成一体结构，大大增加葫芦的抗跌落碰撞能力。
