破碎站电动葫芦配电箱的改进

   浏览:5059    时间:2017-04-07

白云鄂博铁矿东矿车间胶带运输的破碎站担负着岩石破碎、运输的主要任务。而破碎站内破碎机的日常部分维修工作，由于受空间和环境的限制，采用的是电动葫芦进行吊装作业、维修。电动葫芦成为主要的维修设备。破碎站在生产过程中粉尘极大，由于受粉尘的影响，电动葫芦配电箱的接触器经常损坏，有时还会出现由于接触器粘连造成电动葫芦失控现象，存在较大的安全隐患。

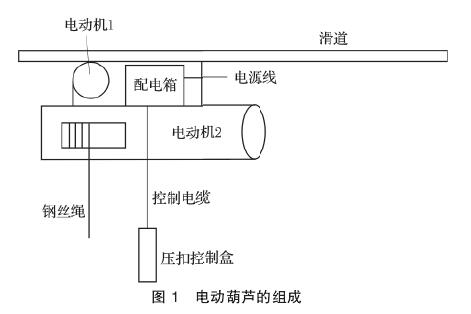

如下图1所示，电动葫芦由在轨道上左右行走的电动机1和带动卷筒钢丝绳提升、下放的电动机2及控制电动机运行的配电箱等主要部件组成。配电箱安装在电动葫芦的机架上，作为一个整体一起运行。

由于破碎机的维修任务紧，经常因电动葫芦的电气故障而延长破碎机的日常维修时间，严重影响了车间的生产进度。在维修过程中，由于配电箱与电动葫芦离地面有5m距离，需维修人员用梯子搭在电动葫芦上进行维修，有时一个故障需维修人员上下几次，维修危险，且较困难。

针对上述电动葫芦存在的问题，考虑将电动葫芦的配电箱移设下来，在下面进行控制操作，这样只需将以前的4芯电源电缆线更换为8芯电缆线就可以解决2台电动机的控制问题。另外，由于配电箱移设到下面，还可以将电动葫芦的配电箱体积加大，并在箱内增加1台主控接触器，容量能够控制2台电动机同时运行，一旦单个电动机控制接触器出现粘连现象，只需操作压扣控制盒的停止压扣就可以断开主控接触器及电源，保证了作业安全。

电动葫芦的配电箱经移设改进后运行，在地面就可以进行配电箱的维修，减小了维修人员的劳动强度。且当班作业人员也可以对配电箱进行日常清扫，降低了粉尘对接触器的影响，减少了备件的消耗，配电箱很少出现电气故障。
