铸造车间用的电动葫芦改装

   浏览:7025    时间:2016-07-13

工厂中，铸造车间的一大繁重任务就是要把原料运进冲天炉。但是目前我国生产定型的轻小型起重设备，起吊和运送物料都只能在工作轨道内进行，无法把原料送进天炉。为了减轻劳动强度，我们在冲天炉投料口一侧架设由工字钢构成的直线轨道，同时改装CD1，MD，H，AS等型电动葫芦。改装后，不但产品性能好，而且可把物料运送到炉膛内。现以CD型电动葫芦改装为例，说明如下（其他葫芦的改装原理和CD型电动葫芦一样）。

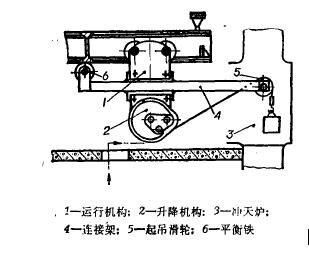

1、改装后的电动葫芦起升机构轴线（指减速器、卷筒、起升电机的轴线）与运行小车方向成直角交叉，而原来葫芦则是平行的。

2、在起升机构和运行机构中间增加了一段比轨道一侧要长的两根槽钢，在槽钢的两端分别安装了起吊滑轮和平衡铁。可以把盛装的原料从冲天炉的侧向投料口送到炉膛中。
